Hem / Produkter / PVDF beslag / PVDF 45 graders armbåge


PREV：PVDF 90 graders armbåge
NÄSTA：PVDF-tröja

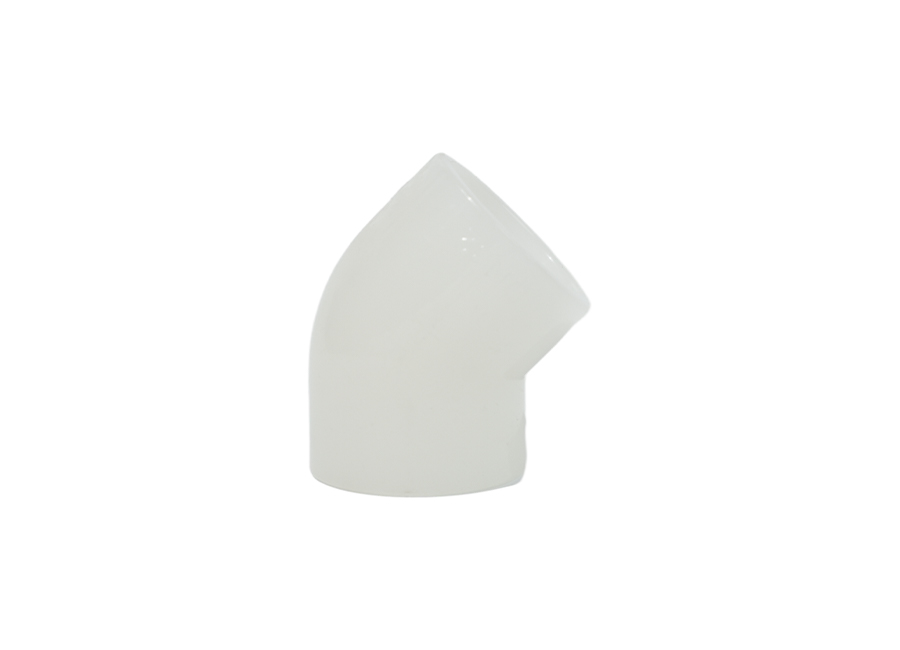

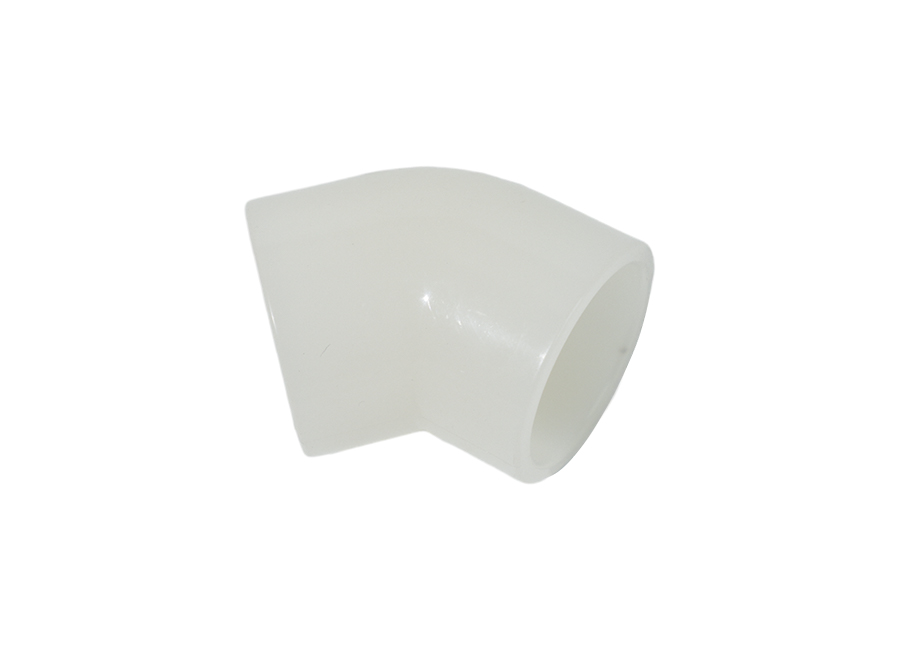

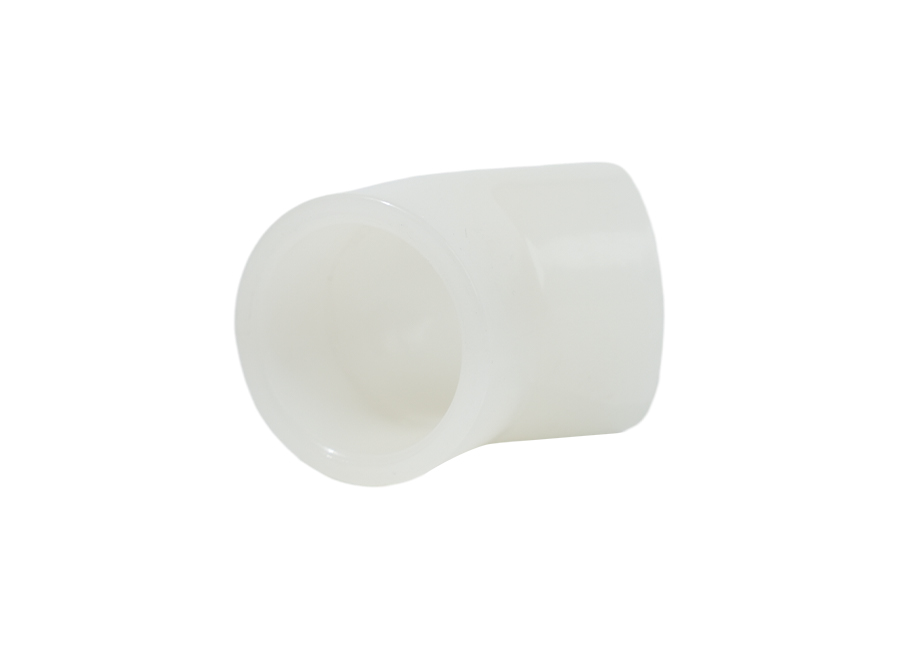

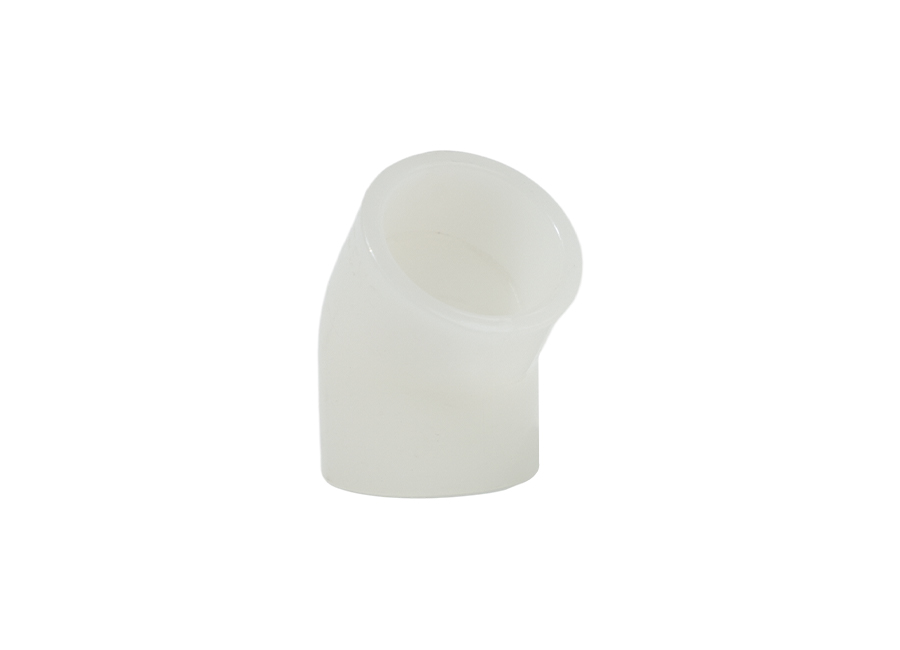

PVDF 45 graders armbåge

PVDF 45 armbåge, noggrant tillverkad av högkvalitativt PVDF-material, bibehåller prestanda även i högtemperaturmiljöer. Den har enastående mekanisk styrka och hårdhet, som kan motstå höga tryck och mekaniska belastningar, vilket säkerställer en stabil drift av rörledningssystemet. Denna armbåge är lämplig för en mängd olika industrier, särskilt de som kräver motståndskraft mot frätande media. Dess rationella design och bekväma installationsmetod gör den till en oumbärlig högkvalitativ rörledningskoppling i tekniska projekt. Välj PVDF 45-kröken för att ge tillförlitligt stöd och skydd för ditt rörledningssystem.

ORDER SAMPLES Jiangyin Huada Polyester Plastic Co., Ltd.
  • PVDF 45 graders armbåge
  • PVDF 45 graders armbåge
  • PVDF 45 graders armbåge
  • PVDF 45 graders armbåge
  • PVDF 45 graders armbåge

Material: PVDF
Tryckklasser: 0,6 MPa, 1,0 MPa
Anslutningsmetoder: Hylsa och tapp, svetsning
Färg: Vit
Produktionsstandarder: ISO 10931, DIN 8077/8078, EN 14577
Densitet: 1,17~1,79 g/cm³
Smältpunkt: 172°C
Långvarig användning Miljötemperaturområde: -40 till 150°C
Värmeavböjningstemperatur: 112 till 145°C

Produktparameterintroduktion
PVDF 45 graders armbåge PVDF 45 graders armbåge
45° armbåge  (stumsvetsning)
Nominell
yttre
diameter
De 		Yttre
diameter
D 		Väggtjocklek S Armbåge 45°

0.6

MPa

1.0

MPa

Raka
rör
längd
H2

Center
toendZ2
minimum
75 75 1.5 0.136
90 90 1.9 0.21
110 110 1.9 0.27
125 125 2.4 0.44
140 140 0.93 2.4 0.56
160 160 1.11 2.9 0.82
180 180 2.5 1.49 3.6 1.299
200 200 2.5 2.27 4.3 1.858
225 225 2.8 2.88 5.1 2.63
250 250 3.2 3.64 6.3 3.971
280 280 3.9 4.72
315 315 4.4 5.95
355 355 5.0 7.32
400 400 5.6 9.154
450 450 6.2 10.888
500 500 7.1 13.639
560 560 7.6 17.329
630 630 8.5 21.97
45° armbåge (sockel)

Nominell
yttre

diameter

De

Yttre
diameter
DH 		Armbåge
45°
B 		Skalvägg
tjocklek
S 		Slitshål
direkt
DH

Spårarm
tjocklek

T

Slot
djup
H1
32 32 50 2.1 32.4 1.6 23
40 40 57 2.6 40.5 2.4 26
50 50 66 3.3 50.6 3 30
63 63 80 4.2 63.7 3.8 35
75 75 94 5.0 75.8 4.5 40
90 90 107 6.0 91 5.4 46
110 110 122 7.3 111.1 6.6 48
125 125 129 8.5 126.2 7.8 51
140 140 143 9.3 141.4 8.4 54
160 160 164 11.6 161.6 9.6 58
180 180 156 12.2 181.8 10.8 62
200 200 178 13.2 202 12.4 66
225 225 213 14.9 227.1 13.4 71
250 250 230 17.0 252.4 15.7 77
280 280 260 18.5 282.6 16.7 82
315 315 300 20.8 318 18.8 89
355 355 345 23.5 358.3 21.2 97
400 400 390 26.5 403.7 23.9 106
450 450 440 30.4 454 27.6 116
500 500 485 33.9 504.5 30.8 127
560 560 550 34 565 33.1 134
630 630 615 34 635 33.2 145
PVDF 45 graders armbåge advantages

1. PVDF 45° armbåge är både robust och lätt, med en hög smältpunkt på upp till 172°C, vilket gör att den förblir stabil i högtemperaturmiljöer utan att lätt smälta eller deformeras.
2. Det är motståndskraftigt mot erosion av en mängd olika kemikalier, och fungerar särskilt bra i sura och alkaliska miljöer, vilket ger tillförlitligt skydd för rörledningssystem i industrier som kemi och läkemedel.
3. Designen av PVDF 45-graders armbåge är rationell, och den är bekväm att installera. Dess standardflänsanslutning gör installationsprocessen enkel och snabb, vilket minskar konstruktionssvårigheter och kostnader.
4. Produktmaterialet är giftfritt och luktfritt, uppfyller miljöskyddskraven och utgör ingen fara för miljön eller användarna, vilket säkerställer arbetarnas hälsa och säkerhet.

Ansökningar
01 / 01
  • Kemisk industri
Kemisk industri
Dess underbara kemiska korrosionsbeständighet gör att den på ett säkert och stabilt sätt kan transportera olika frätande medier, såsom syror och baser, och på så sätt tillgodose behoven för kemisk produktion. Samtidigt gör dess lätta och flexibla design det möjligt att enkelt anpassa sig till olika komplexa rörledningslayouter, vilket förbättrar effektiviteten och bekvämligheten med kemisk produktion. Dessutom har PVDF 45-graders armbåge också enastående tryckbeständighet och högtemperaturbeständighet, vilket gör att den kan arbeta stabilt under högtrycks- och högtemperaturförhållanden, vilket säkerställer kontinuiteten och säkerheten för kemisk produktion. I kemiska reaktioner och syntesprocesser spelar även PVDF 45-graders armbåge en viktig roll. Den kan användas för att ansluta reaktorer och lagringsutrustning, vilket säkerställer ett jämnt flöde av vätskor under reaktionsprocessen, samtidigt som det förhindrar att rörledningen korroderas av kemiska ämnen.
